Quick Viewer 아이콘을 바로가기 아이콘을 실행 합니다.

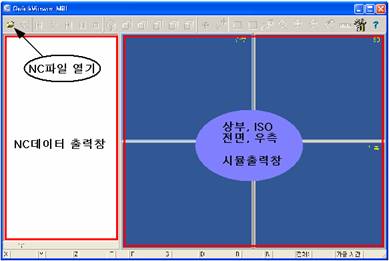

오른쪽과 같은 화면이 뜹니다.

시뮬을 보기 위한 NC파일을 열기위해 '열기'를 클릭합니다.

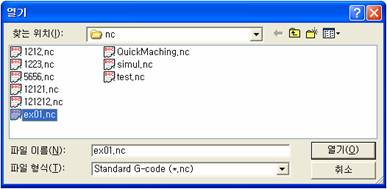

원하는 NC 파일을 선택합니다.

NC 파일을 열 때

 꼭  QuickCADCAM으로 작성한 파일이 아니더라도 열수 있습니다.

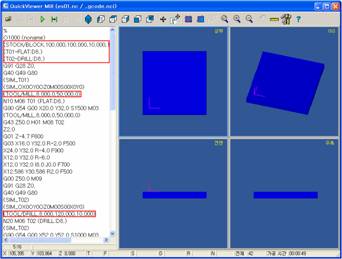

만약 NC를 QuickCADCAM 에서 만들었다면 Viewer에서 필요한 정보를 주석문으로 표기 해주도록 되어 있습니다.

소재크기, G54의 위치,공구형식과 직경 값등이

주석문으로 작성되어있습니다.

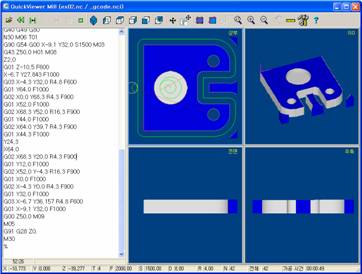

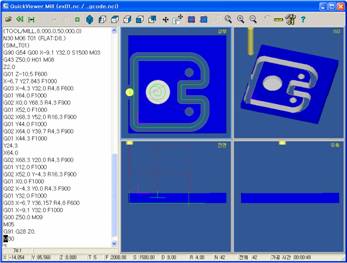

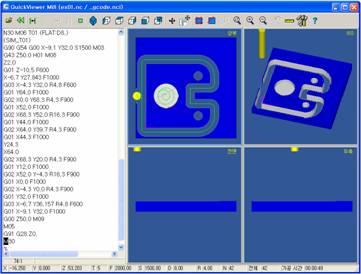

구동버튼을 클릭하면 G코드에 의해서 공구가 움직이고, 가공 되는 형상을 볼수 있습니다.

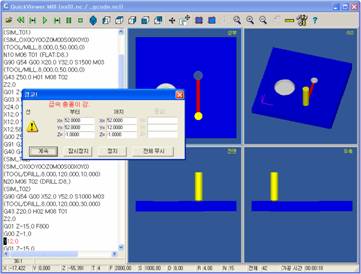

 만약 G코드의 충돌되는 부분이 있다면 그 부분에서 경고 창이 뜹니다.

 시뮬이 끝난 후에 붉게 된 코드 부분을 찾으시면 쉽게 수정 하실 수 있습니다.

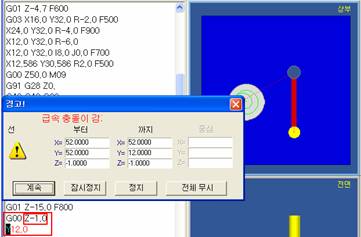

이 코드는 공구가 안전높이 까지 완전히 뜨지 않고, Z-1.0 높이 까지 뜬 상태에서 Y축 급속 이송을 할 때 충돌이 일어 나게 됩나다. 그래서 Y12.0 부분이 붉게 변하고, 경고 창이 뜨게 됩니다.

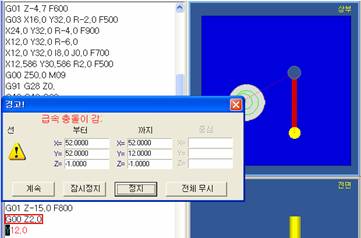

 정지를 클릭 한 후, 코드를 수정했습니다. Z2.0으로 바꿨지만 실행 버튼을 클릭 하면 다시 충돌이 체크됩니다.

 처음에 코드를 인식 하기 때문에 계속 실행을 다시 해도 충돌체크가 됩니다.

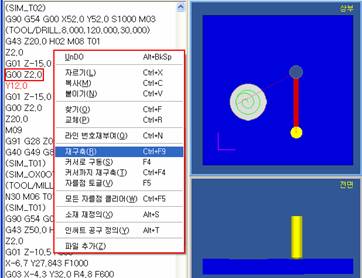

 코드를 수정 후 NC출력창 위에서 오른쪽 클릭을 하면 작은 창이 뜨는데, 재구축을 클릭합니다.

 재구축을 클릭하면, 다시 코드를 인식하고, 재실행을 하게 됩니다.

재구축을 하게 되면, 다시 인식 후 실행하게 됩니다.

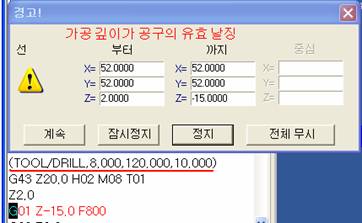

 경고창이 뜨는 대표적인 경우는,  공구 날장 보다 깊이가 깊을때 경고 창이 뜹니다.

TOOL/DRILL,8.000,120.000,10.000

 위 주석문의 의미는

 드릴의 직경8, 각도120, 날장10 이라는 뜻인데, 코드 상에 15깊이 까지 내려가서 경고창이 뜬 상태 입니다.

 또, 공구가 급속 이송 할 때 소재에 부딪치는 경우가 대표적이라고 할 수 있습니다.

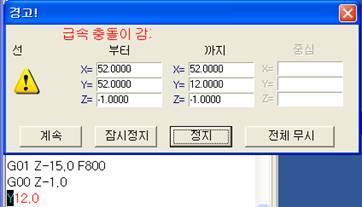

 소재의 윗면의 높이가 Z0.0으로 셋팅 했는데, Z-1.0까지 뜬 상태에서 급속이송을 해서 경고창이 뜬 상태 입니다.

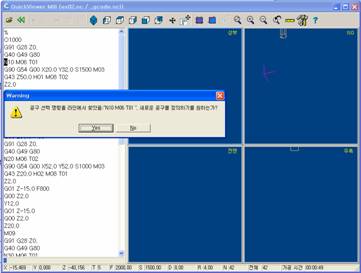

 QuickCADCAM이 아닌 CAM프로그램 이나 아니면 타이핑해서 짠 NC 파일 이라면 시뮬시 할 때 필요한 공구, 소재크기 등이 없기 때문에 경고창이 뜹니다.

 M06 T01 이란 코드에서 공구가 필요 한데, T01을 프로그램 내에서 설정해 줘야 합니다.

Yes를 클릭합니다.

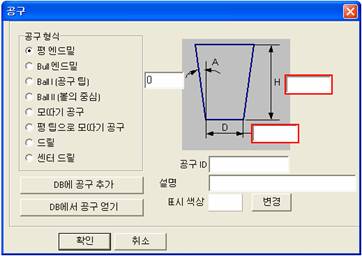

공구 설정 창이 뜹니다.

 T01을 설정 값을 입력해 줍니다.

 공구형식을 선택 한 후, 직경, 각도, 날장 등을 입력한 후 공구ID에 공구 번호를 입력해 줍니다.

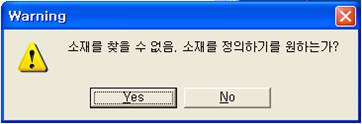

 사용될 공구 설정이 다 끝나면 소재 입력 해야 합니다.

 Yes를 클릭합니다.

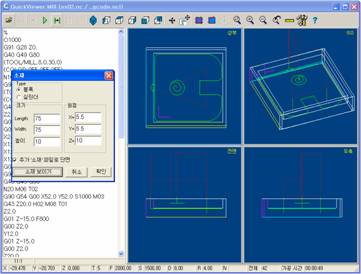

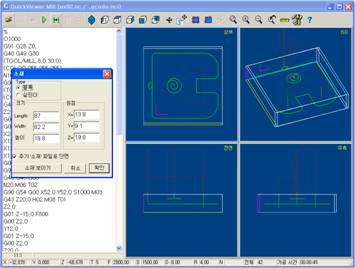

공구 경로를 보여 주고 소재 크기를 입력할 수 있는 창이 뜹니다.

 우선 소재의 X, Y, Z의 크기를 입력 합니다.

 원점은 소재의 -X 방향, -Y 방향, -Z 방향 모서리를 기준으로 원점 위치를 입력 합니다.

 소재 위평면에 Z0.0을 셋팅하려면 소재의 Z 높이와 동일하게 원점 Z를 입력합니다.

 크기와 원점을 입력 후 소재 보이기를 클릭하면 소재를 와이어 프레임으로 보여 줍니다. 수치를 다시 입력하고, 소재 보이기를 다시 입력해도 됩니다.

 원하시는 크리고 소재와 원점을 셋팅 했으면 확인을 클릭합니다.

가공이 잘 됐는지 확인 합니다. 충돌이 있는지 확인 합니다.

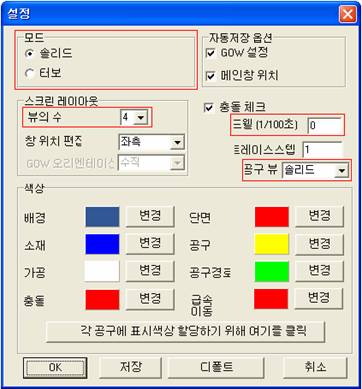

설정 아이콘을 클릭해서 설정창을 엽니다.

모드 :

  솔리드 - 이동경로를 모두

        보여줍니다.

  터보 - 가공이 끝나거나, 충돌 생겼

        을 때 형상을 보여줍니다.

뷰의수 : 몇 개의 창으로 분할해서 볼지 설정할 수 있습니다.

드웰 : 공구의 움직임 속도를 조절합니다. 수치가 클수록 천천히 보여줍니다.

공구뷰 : 공구를 솔리드 와 와이어로 설정해서 볼 수 있습니다.

 뷰어 아이콘을 이용해서 ISO창을 원하는 위치로 바꿀 수 있습니다.

 아이콘은 좌측부터

 /ISO/좌측면/상부/우측면/정면/후면/  순서 입니다.

회전이나 팬 기능을

이용해서 돌려가면서

가공 부품을 확인

할 수도  있습니다.

줌 아이콘을 이용해서 확대 축소 해서 볼수도 있습니다. 줌아이콘은 모든 창에서 가능합니다.

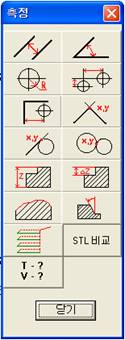

측정 아이콘을 클릭해서 측정 창을 띄웁니다.

'선사이 거리' 는 상부뷰에서 사용 하는 기능 입니다.

 상부뷰에서 평행한 선 2개를 차례로 선택 합니다.

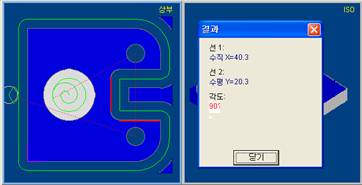

'각도' 는 상부뷰에서 사용 하는 기능입니다.

 상부뷰에서 선 2개를 차례로 선택 합니다.

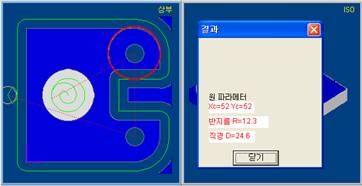

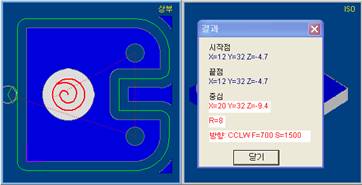

'원파라메타' 는 상부뷰에서 사용 하는 기능입니다.

상부뷰에서 원을 선택 합니다.

 원이 아닌 호 도 측정 가능합니다.

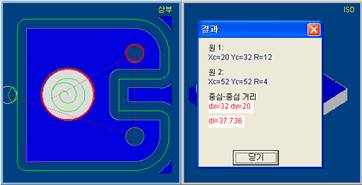

'중심사이거리'는 상부뷰에서 사용 하는 기능 입니다.

 상부뷰에서 원을 2개 클릭 합니다.

 원이 아닌 호도 측정 가능합니다.

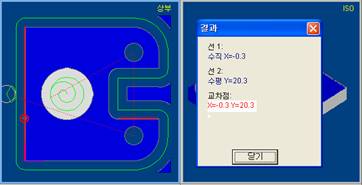

'선-선 교차점'은 상부뷰에서 사용 하는 기능입니다.

 상부뷰에서 선 2개를 클릭합니다.

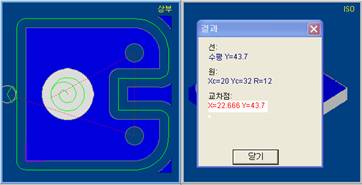

'선-원 교차점'은 상부뷰에서 사용하는 기능입니다.

 상부에서 선, 원을 차례로 선택합니다.

'원-원 교차점' 상부뷰에서 사용하는 기능입니다.

 상부뷰에서 원을 2개 클릭합니다.

 만약 교차점이 없으면 '교차점없음' 이라고 뜹니다.

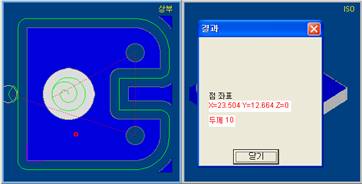

'두께'는 상부뷰에서 사용하는 기능입니다.

 두께를 측정할 위치를 클릭 하거나, 좌표를 입력해서 부품의 두께를 측정할 수 있습니다.

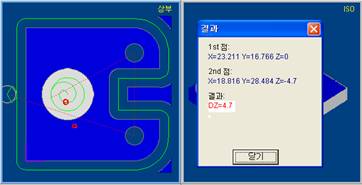

'DZ'는 상부뷰에서 사용하는 기능입니다.

 두께에서 처럼 원하시는 2 부분을 클릭 하거나 좌표를 입력합니다.

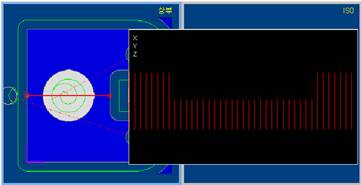

'단면' 은 좌표값으로 사용하는 기능입니다.

 2부분의 좌표 값을 입력 한후 스텝값을 입력해서 사용 합니다.

'공구경로정보'는 공구 이동 경로를 선택해서 사용하는 기능입니다.

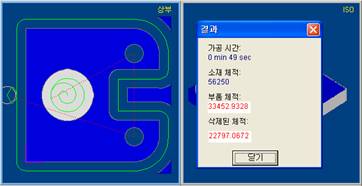

'가공시간, 체적' 을 클릭하면 현재 가공된 부품의 가공 시간과 체적 등의 정보가 뜹니다.

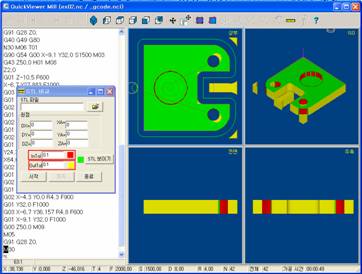

'STL 비교'는

3D 모델링 이 있다면 비교 해 볼수 있습니다.

확장자는 STL 이어야 합니다.

STL비교 를 클릭 후 우측의 창이 뜨면 파일 열기를 클릭 해서 같은 형상의 stl 파일을 찾고, STL보이기 와 시작 을 클릭 합니다.

 In Tol 과 Out Tol에 수치를 입력해서 입력된 값보다 차이가 나는 부분을 색깔로 표기 해 줍니다.

 STL 형상과 가공된 형상의 구멍 위치가 틀리게 되면 옆의 그림처럼 구멍 부분이 노란 색으로 표기 됩니다.

 또한 정삭 할 부분을 구분 할 수도 있습니다.
