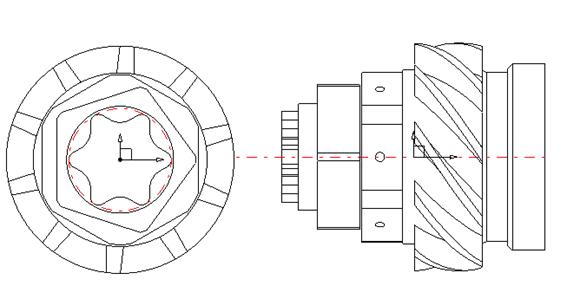

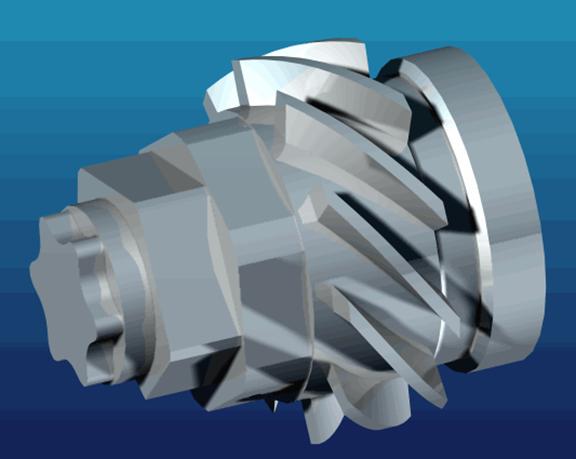

턴밀가공






























1.  황삭가공

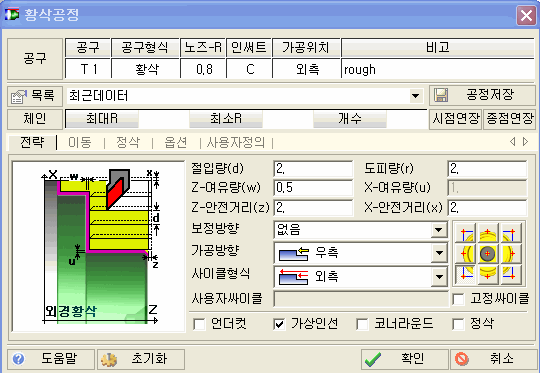

1)      절입량  : 2

2)      여유량  : 0.5

3)      도피량  : 2

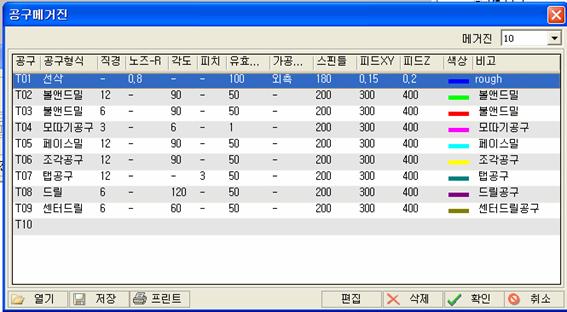

4)      공구 선택  클릭

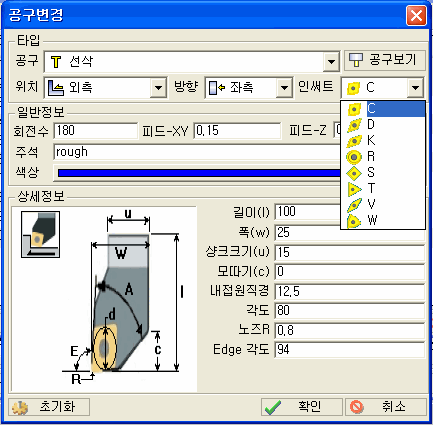

5) 편집을 클릭 하여 공구 등록을 한다



6) 공구 : 선삭

7) 위치 : 외측



8) 인써트 : C차입

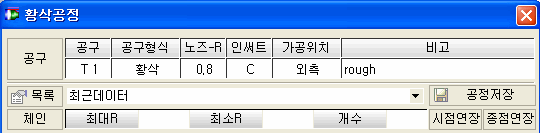

9) 일반정보에 회전수와 피드를

입력을 한다

10) 체인을 클릭한다.

11) 시작 체인을 선택을 한다.

12) 종료체인 선택하고 오른쪽 마우스를

클릭을 하다.

13) 확인을 하면 황삭가공이  된다.



14) 다음과 같이 가공경로가 생성이 된다







2.정삭가공

1)      정삭과 같은 방법으로 체인을 선택한다

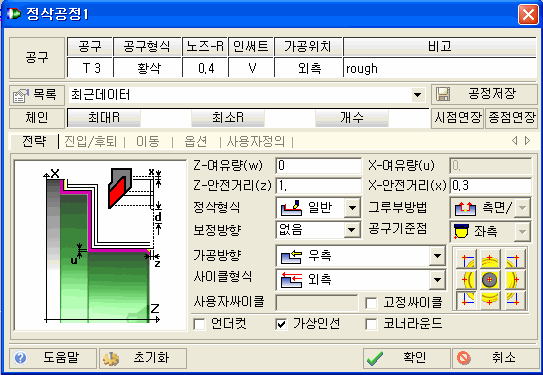

2)      공구는  T3번을 선택하여 인써트 타입을 V타입으로 선택하여 로즈R 0.4 입력

확인을 하면 정삭공정이 생성이 된다





3.극좌표가공

1)      G54를 클릭을 하고 기계추가 클릭

2)      밀링 기계를 선택



3)      직교 좌표계를 떠블 클릭을 한다.

4)      좌표계에서 극좌표를 선택을 하고 지름을 93을 입력을 하고 확인을 한다















5)      원을 클릭하여 직경 93의 원을 그린다.

6)      선그리기를 선택

  수평선 클릭좌표 43을 입력을 한다

7)      수평선을 선택하여 복사 회전을

한다. 2D변형 à 배열 à 배열,원 선택

개수6 각도 60도 입력



8)  트립을 클릭을 하여 선을 트림한다

 9)  커브체인으로 체인을 잡는다.

10)  윤곽가공을 선택을 한다.

11) 공구  T5번 엔드밀 D12를 선택을 한다.

12) 최종깊이를 66.15로 입력을 한다.

13) 깊이 스텝을 5MM입력을 한다.

14) 확인을 하면 가공을 한다.

15)   원을 클릭하여 직경 82.5의 원을 그린다.

16)   선그리기를 선택

  수직선 클릭좌표 34.5 을 입력을 한다

17)   수평선을 선택하여 복사 회전을

한다. 2D변형 à 배열 à 배열,원 선택

개수5 각도 72도 입력

18)    트립을 클릭을 하여 선을 트림한다

19)     커브체인으로 체인을 잡는다.

20)   윤과가공으로 윤곽가공을 한다

최종깊이를 43.65로 입력을 한다



21)   선그리기를 선택

 교차선 클릭좌표 0,0 을 입력을 한다



22)   점 각도를 클릭 하여 각도 30도60도 입력을 한다.

23)   원을 클릭하여 R9의 원을 그린다.

     좌표 23.5,0 입력을 한다

24)   선그리기를 선택

     접선에서 각도를 선택한다

    각도 30입력을 R9의 원을 클릭을 한다













25)   수평선을 선택하여 복사 회전을

한다. 2D변형 à 복사 à 미러

각도를 0입력













26)   수평선을 선택하여 복사 회전을

한다. 2D변형 à 배열 à 배열,원 선택

개수6 각도 60도 입력







27)    커브체인으로 체인을 잡는다.











28)   윤과가공으로 윤곽가공을 한다

최종깊이를 9로 입력을 한다



4.실린더 좌표가공

1)      밀링을 선택

좌표계 추가







2)      세로운 좌표계를 선택

지름 : 124.5

길이 : 144





3)      선그리기를 선택

수직선 좌표 -72.67

수직선 좌표 -100.82

수평선 좌표  11.98

-72.67선과 11.98의 교차점에

  각도선 각도 145.682

평행선 좌표 7.67





4) 선을 트림 한다







5)  커브체인으로 체인을 잡는다

  다음과 같이 체인을 잡는다.





6) 윤과가공으로 윤곽가공을 한다

시작평면 : 124.5

최종깊이를 28.5로 입력을 한다

진입 후퇴를 방향 후퇴겹침량 6



8)       서브프로그램 선택

전체출력,패턴으로 가공 체크















9) 패터정보 선택

선패턴

각도 : 90

거리 : 39.11

개수 : 10







9)      다음과 같이 공정을 생성을 한다.

































5. CUT OFF

1)      밀링을 선택 후 기계생성을 선택









2)      선반을 선택을 한다.



3)  파팅 공정 선택

4)공구 T7 그루브 공구 선택

가공 확인을 한다.







6. 서브 스핀들 가공

1) 선반을 선택을 하고 기계 생성 선택

2)선반을 선택한다.

















3) 선반을 선택을 하고 떠블 클릭을 한다.

 창에서 서브 스핀들 선택











4)       황삭 가공선택



5)      공구 T10 선택 방향을 우측







6)      다음과 같이 체인을 선택을 한다

7)      가공 방향을 선택을 하고 확인

8)      다음과 같이 공정을 생성을 하고

코드 생성을 하면된다.
